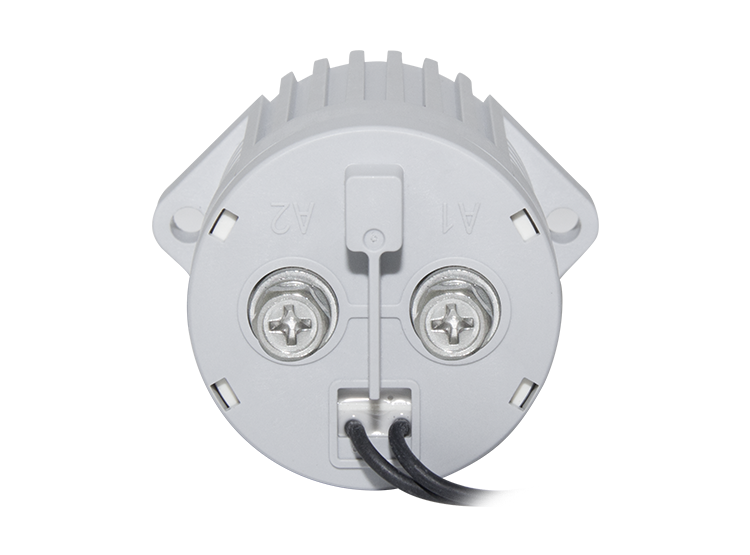

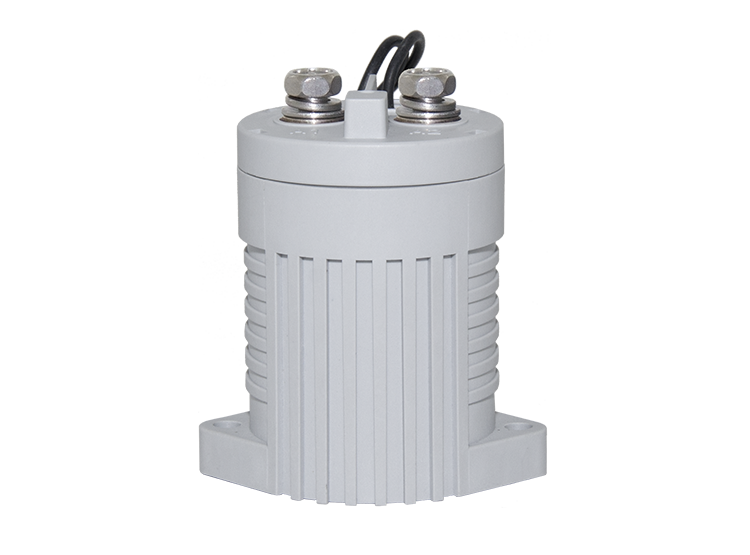

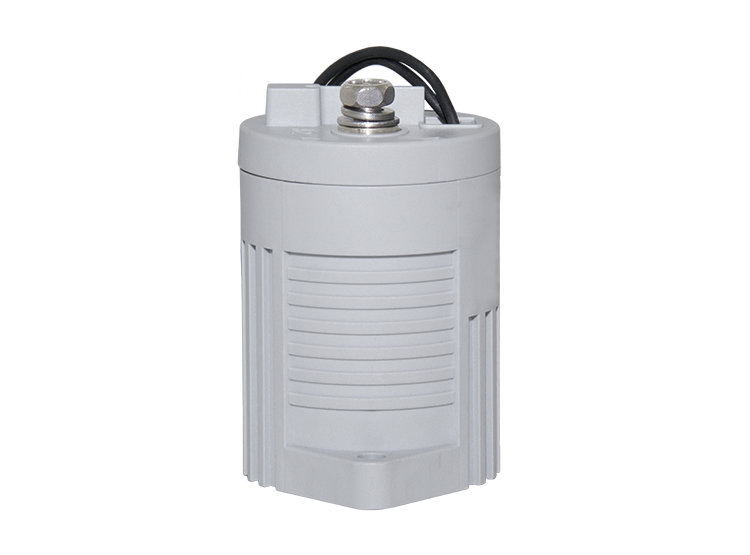

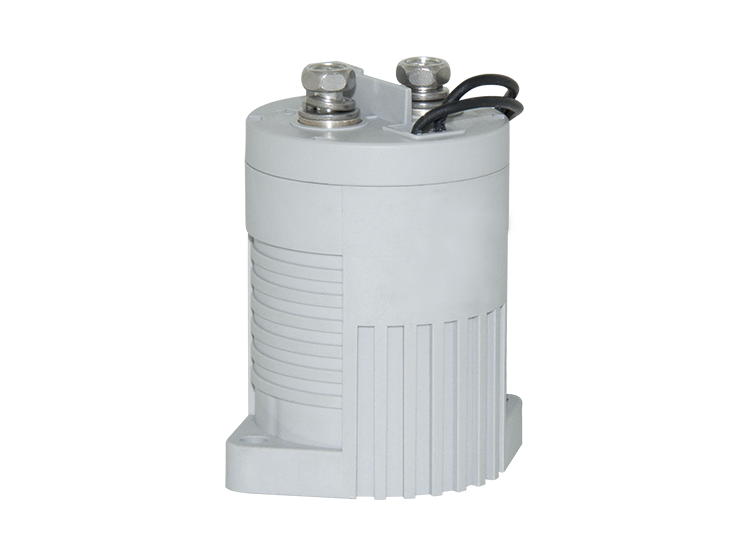

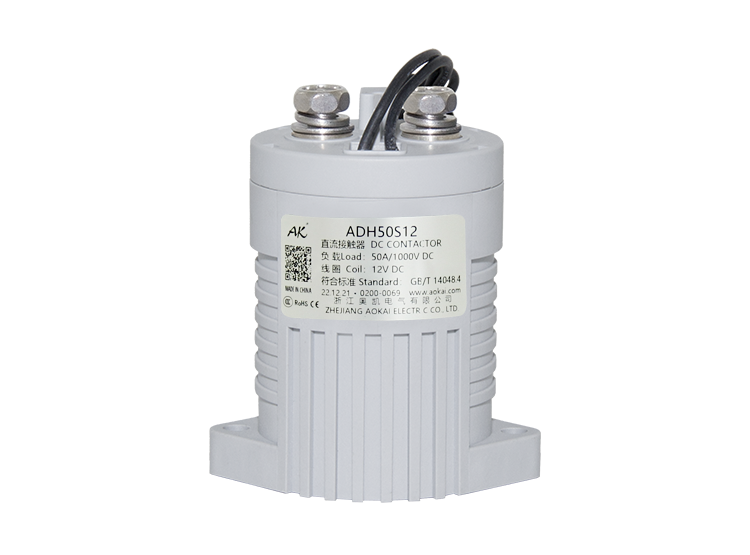

ADH50S
高压直流接触器

特征

1、高强度环氧树脂密封,无电弧泄露危害,确保寿命内不起火、不爆炸;

2、灌封以氮气为主的气体,有用避免触点氧化、烧损,接触电阻低且稳固,触点部分可知足IP67防护品级;

3、50A 85℃长时间载流能力;

4、绝缘电阻达100MΩ(1000VDC),触点与线圈间耐压3.5kV;

5、切合IEC 60664-1,GB/T14048.1和GB/T14048.4要求;

6、切合RoHs(2015/863/EU),REACH(1907/2006/EC)要求;

7、安规认证:CE、CCC、RoHS 。

应用领域

30A-600A,12-1500VDC,主触点形式有一组?⒍组?⒁蛔槌1蘸投组常闭,可带辅助触点、IP67防水品级,发热小,功耗低,寿命高 。应用于新能源汽车、直流充电桩、充电机、PDU高压控制盒、ESS储能、电池包领域 ;

产品认证

· 切合RoHs(2002/95/EC)要求 ;

在线咨询 PDF下载 连忙下单

主触点参数

触点形式

1K(1NO)

触点极性

Non-polarity

接触电阻

≤0.5mΩ(at 100A)

**切换电压

1000VDC

**分断电流

1,000A (320VDC) 1次(Ops)

电耐久性(阻性负载)

1,000次(Ops) (1,000VDC, 50A)

1,500次(Ops) (750VDC, 50A)

5,000次(Ops) (500VDC, 50A)

20,000次(Ops) (110VDC, 50A)

机械耐久

300000次

电流耐受

50A,一连

130A,60min

180A,5min

300A,30S



性能参数(at23℃)

吸合电压

See Coil Parameter Tables

释放电压

See Coil Parameter Tables

吸适时间

≤25ms

触点弹跳时间

≤5ms

释放时间

≤10ms

介质耐压

主触点间

3500VDC 1min

主触点与线圈间

3500VDC 1min

绝缘电阻

初始状态

100MΩ 1min c

电寿命后

50MΩ 1min

攻击

稳固性

20g(通电)

强度

50g

振动

10g,10~500Hz,1/2正弦波(通电)

湿度

5%~95%RH

温度

-40℃~85℃

负载端引出端型式

M5内螺纹

重量

约About 230g

形状尺寸

55x42x64mm



辅助触点参数

辅助触点形式

FK/FB/FZ (1NO/1NC/1CO)

辅助触点形式

5A

辅助触点**分断电压

120VDC



ADH50S 线圈参数

线圈电压

吸合电压

释放电压

线圈电阻

线圈功耗

12V

≤70%Us

5%-40%Us

24Ω±10%

6W±10%

24V

≤70%Us

5%-40%Us

96Ω±10%

6W±10%

48V

≤70%Us

5%-40%Us

384Ω±10%

6W±10%

60V

≤70%Us

5%-40%Us

600Ω±10%

6W±10%

72V

≤70%Us

5%-40%Us

864Ω±10%

6W±10%


ADH50E 线圈参数

线圈电压

吸合电压

释放电压

线圈电阻

启动功率

坚持功耗

9-36V

9-36V

5-7V

3.1Ω±10%

25W±10%(<100ms)

2W±10%


ADH100W 线圈参数

线圈电压

吸合电压

释放电压

线圈电阻

启动功率

坚持功耗

32-96V

32-96V

16-20V

40.5Ω±10%

25W±10%(<100ms)

2W±10%


ADH50D 线圈参数

线圈电压

吸合电压

释放电压

线圈电阻

启动功率

坚持功耗

启动

坚持

12V

≤70%Us

5%-40%Us

3.3Ω±10%

48Ω±10%

45W±10%

3W±10%

24V

≤70%Us

5%-40%Us

13.3Ω±10%

192Ω±10%

45W±10%

3W±10%

48V

≤70%Us

5%-40%Us

52.8Ω±10%

768Ω±10%

45W±10%

3W±10%

60V

≤70%Us

5%-40%Us

82.5Ω±10%

1200Ω±10%

45W±10%

3W±10%

72V

≤70%Us

5%-40%Us

118Ω±10%

1730Ω±10%

45W±10%

3W±10%


ADH50DE  线圈参数

线圈电压

吸合电压

释放电压

线圈电阻

启动功率

坚持功耗

启动

坚持

12V

≤70%Us

5%-40%Us

3.3Ω±10%

48Ω±10%

45W±10%

3W±10%

24V

≤70%Us

5%-40%Us

13.3Ω±10%

192Ω±10%

45W±10%

3W±10%

48V

≤70%Us

5%-40%Us

52.8Ω±10%

768Ω±10%

45W±10%

3W±10%

60V

≤70%Us

5%-40%Us

82.5Ω±10%

1200Ω±10%

45W±10%

3W±10%

72V

≤70%Us

5%-40%Us

118Ω±10%

1730Ω±10%

45W±10%

3W±10%


型号说明


形状装置尺寸图

ADH50S/ADH50D



ADH50E Without Auxiliary Switch



ADH50E Without Auxiliary Switch



接线原理图



产品包装规格

产品

型号

包装

方法

内包装

最小数目

纸箱规格

(长x宽x高cm)

单只净重

(g)

总数目

(只)

净重

(kg)

毛重

(kg)

ADH50S

珍珠棉+纸箱

10只/层38.5x23x24

240

307.28.2

备注:

1、每个产品类多种典范包装规格仅枚举一例,以供参考 。

2、包装现实重量随情形温湿度会有浮动转变,详细的批次重量,可联系您的专属营业职员获取 。



使用注重事项

1、关于本产品的应用,宴客户在选型产品时,凭证自己的详细使用条件和情形要求,选择与之相匹配的产品,其中未明确划定的要求条件,请与太阳成集团tyc7111cc联系,以便获取更多的手艺支持 。

2、装置使用本产品时,无论接线照旧牢靠装置,均要求使用防松弹垫 。

3、装置紧固件的扭矩应在本规范要求的标准规模内,扭矩低于扭矩最小值或凌驾扭矩**值,可能导致装置不牢靠或破损产品 。

4、阻止把本接触器装置在强磁场的地方(如变压器或强磁铁处),或靠近有热辐射的物体,建议配合装置散热电扇使用 。

5、榨取在有油污的情形下使用该产品,尤其是未接线前,主端子被油污污染会严重影响导电性,影响产品寿命 。

6、榨取凌驾额定电寿命使用该产品,额定电寿命抵达时虽然产品还可以继续事情,但有失效、爆炸、一直开引起燃烧的危害 。

7、当主电路电压≥48V时,若是产品标签中有H符号泛起,体现主电路接线区分电流偏向,“+"端或点有红漆的接线柱端必需毗连电源(电池)的正极 。

8、该产品不可作为 ;て魇褂,使用时线路必需串联 ;て 。

9、太阳成集团tyc7111cc仅做阻性电寿命验证和质量包管,产品用于有感性负载或容性负载的情形时,建议回路并联浪涌 ;ぷ爸 。

10、一连事情后,断开后连忙重启,会因产品处于发热状态而影响吸合电压,吸合电压会升高属合理征象 。

11、严禁带电接线 。

12、在接触器坠落的情形下(高度≥30cm),原则上请不要再使用 。

13、太阳成集团tyc7111cc保存对产品更改的权力,客户在**下单之前应确认此规格书内容,须要时可要求我司提供新的规格书 。
