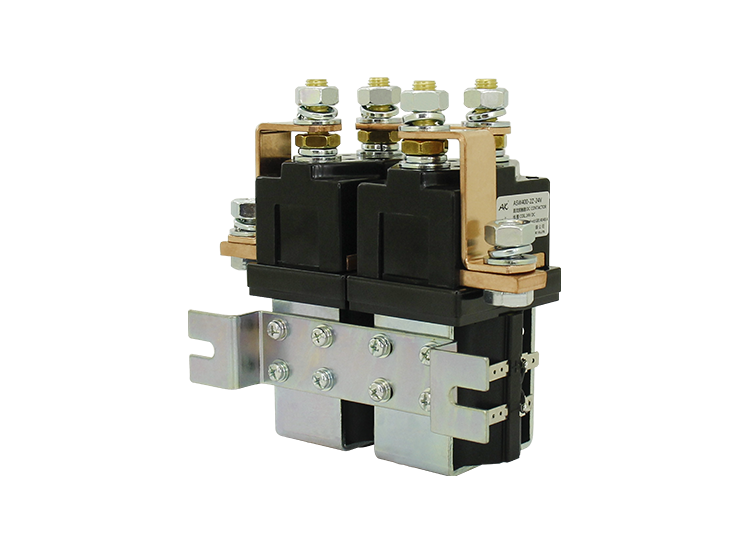

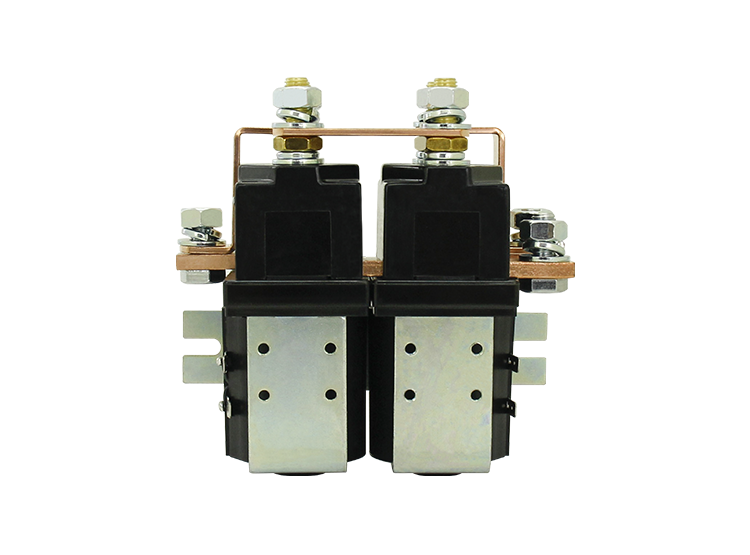

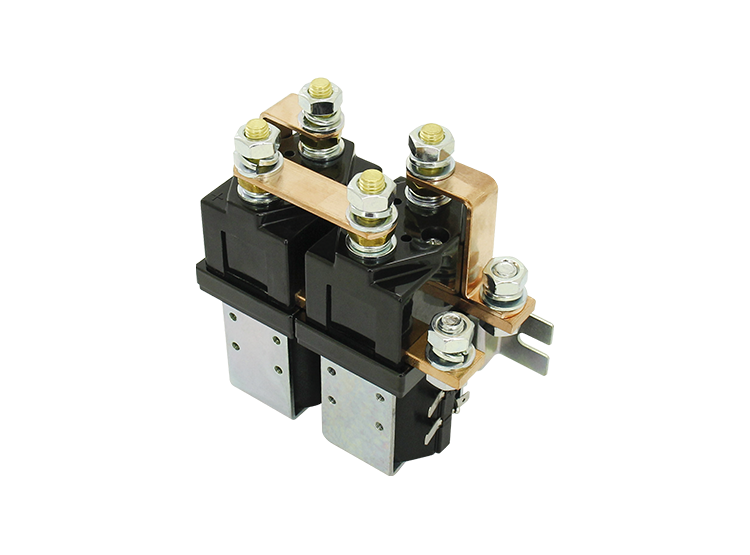

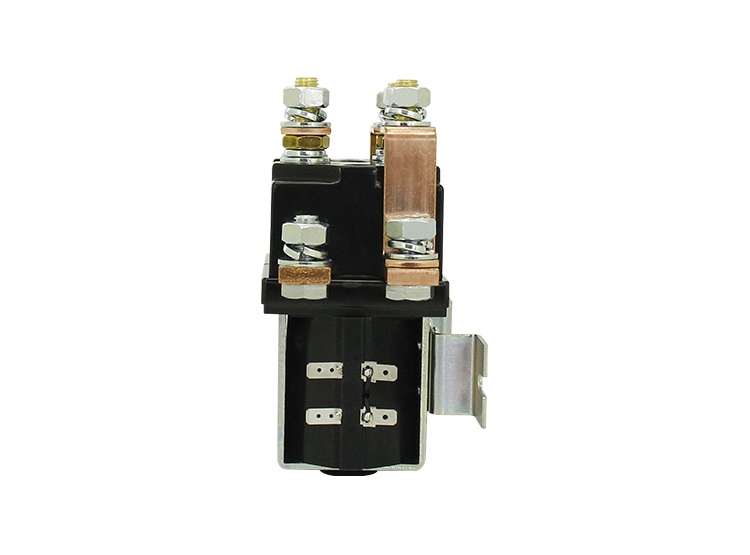

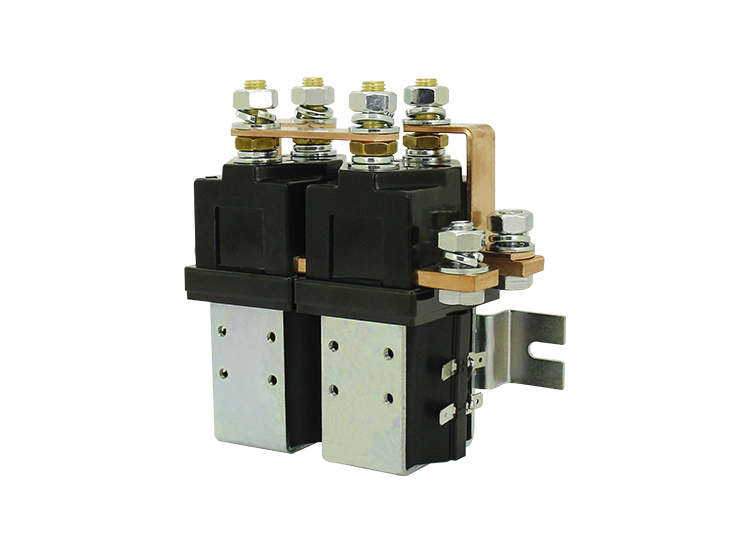

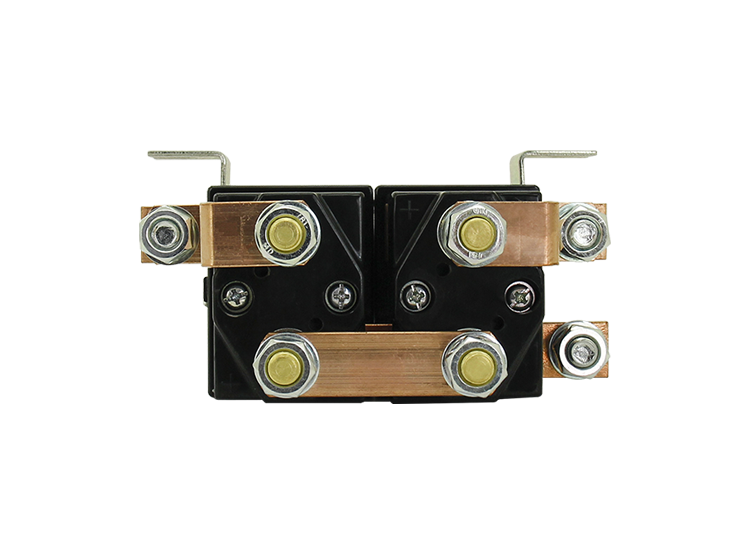

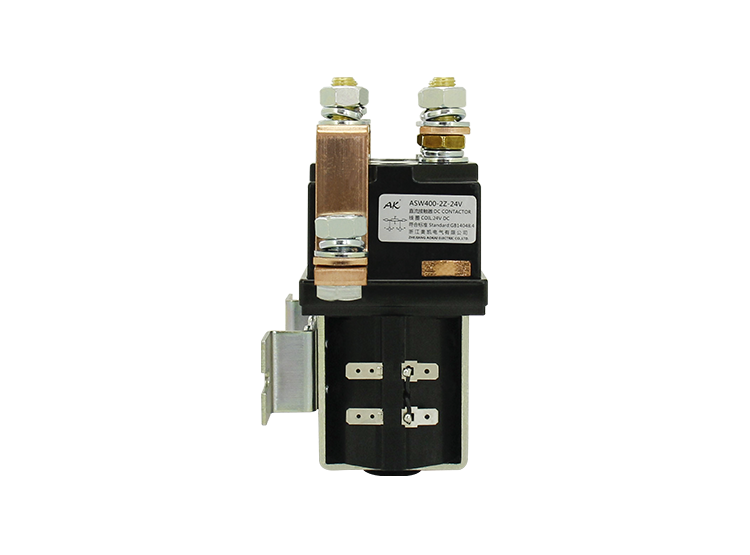

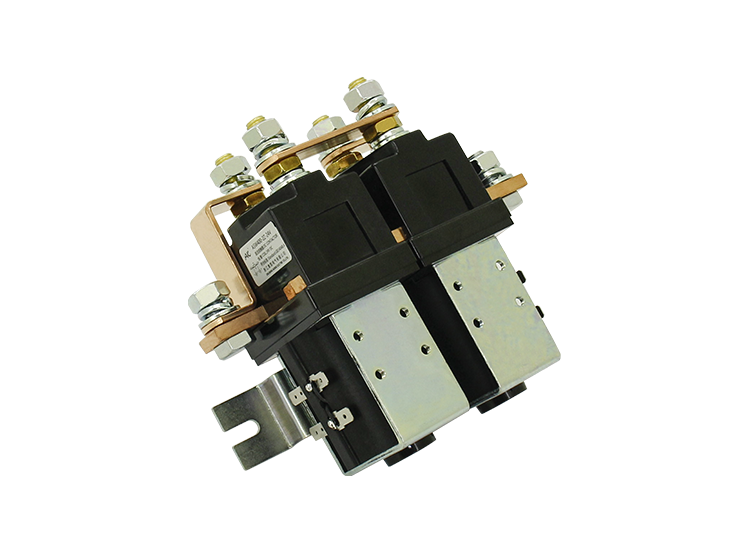

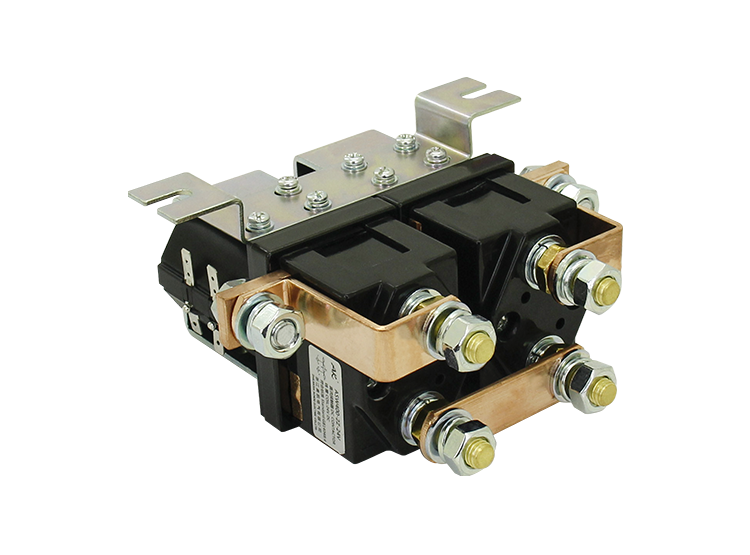

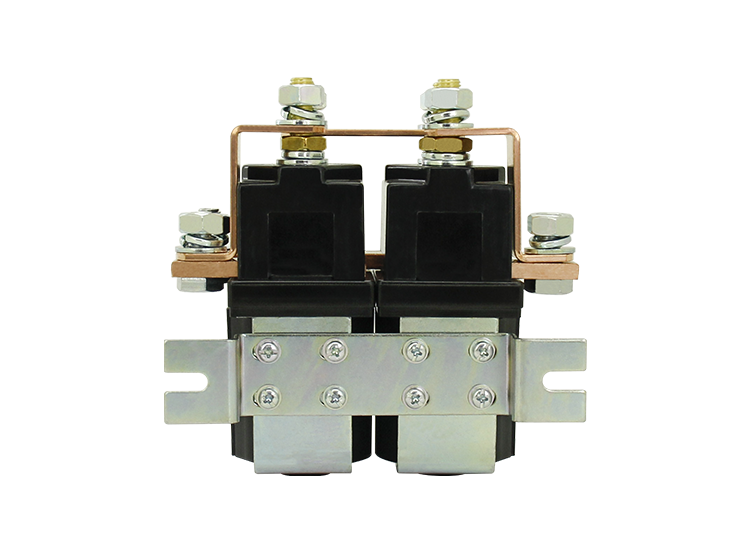

ASW400S2Z
直流接触器

特征

1、长时400A负载;

2、具有二组 ？，二组常闭触点形式;

3、线圈功耗≤20W;

4、绝缘电阻达100MΩ(1000VDC)，触点与线圈间耐压1kV;

5、IP防护品级:IP40;

6、切合IEC 60664-1，GB/T14048.1和GB/T14048.4要求;

7、切合RoHS（2015/863/EU），REACH（1907/2006/EC）要求;

8、安规认证：CE、RoHS;

应用领域

50A-2000A，12-110VDC，主触点形式有一组和二组 ？⒁蛔楹投组常闭、一组和二组转换，很是无邪的装置方法，功耗低、发热小、不粘连，寿命长，接触可靠，可带辅助触点 。应用于变频器、5G通讯电源、电动叉车、工程车、充电机、AGV、电池包领域；

产品认证

· 切合RoHs（2002/95/EC）要求；

在线咨询 PDF下载 连忙下单

性能参数（at23℃）

触点形式

2K (2NO), 2B (2NC)

吸合电压≤70%Us

接触电阻

≤0.5mΩ

释放电压≥10%Us

接触压降

≤80mV(at 400A)

吸适时间≤30ms

过载电流

≤7le,≯1s

释放时间≤30ms

温度

-40℃~65℃

介质耐压主触点间50Hz/60Hz 1000VAC/1min
负载端引出端型式

M10外螺纹

主触点与线圈间50Hz/60Hz 1000VAC/1min
振动

3.5g,10~200Hz,1/2正弦波（通电）

绝缘电阻初始状态100MΩ 1min

湿度

20％~90％RH

电寿命后50MΩ 1min

形状尺寸

160.5x72x153mm

振动(10-200)Hz、加速率<3.5g
事情制式

一连

攻击(60-100)次/分、加速率≤4g
带载耐久(阻性) a

≥6000次

机械耐久≥100000次
负载接线力矩

10-13N.m

线圈接线6.3x0.8插片



ASW400S2Z 线圈参数

线圈电压

吸合电压

释放电压

坚持电流

线圈功耗

12V

≤70%Us

≥10%Us

≤1.5A

＜20W

24V

≤70%Us

≥10%Us

≤0.7A

＜20W

36V

≤70%Us

≥10%Us

≤0.5A

＜20W

48V

≤70%Us

≥10%Us

≤0.35A

＜20W

60V

≤70%Us

≥10%Us

≤0.3A

＜20W
72V≤70%Us≥10%Us≤0.25A

＜20W


型号说明


形状装置尺寸图

ASW400S2Z



ASW400S2ZFS


接线原理图





使用注重事项

1、 本资料仅供客户选型参考，太阳成集团tyc7111cc已起劲确保本资料中信息的准确性 。产品规格、参数可能因产品改良等爆发变换，而未实时更新导致规格参数的纷歧致 。详细每个产品的参数及性能请以太阳成集团tyc7111cc提供的样品及对应签字受控的认可书为准 。

2、 关于本产品的应用，客户在选型产品时，凭证自己的详细使用条件和情形要求，选择与之相匹配的产品，其中未明确划定的要求条件，请与太阳成集团tyc7111cc联系，以便获取更多的手艺支持 。

3、 装置使用本产品时，无论接线照旧牢靠装置，均要求使用防松弹垫 。

4、 装置紧固件的扭矩应在本规范要求的标准规模内，扭矩低于扭矩最小值或凌驾扭矩**值，可能导致装置不牢靠或破损产品 。

5、 阻止把本接触器装置在强磁场的地方（如变压器或强磁铁处），或靠近有热辐射的物体，建议配合装置散热电扇使用 。

6、 榨取使用高处（高度≥30cm）跌落过的产品 。

7、 产品线圈的驱动功率必需大于即是产品的线圈功率，不然，会降低产品的切换能力 。

8、 对线圈一连通电时，线圈电压不可凌驾**允许电压，不然线圈异常发热会影响线圈的使用寿命 。

9、 本产品非防水产品，请勿在水、溶剂、油可能接触到外壳或端子的情形使用，不然因外壳老化或端子侵蚀会引起异常发热 。

10、榨取凌驾额定电寿命使用该产品，额定电寿命抵达时虽然产品还可以继续事情，但有失效、爆炸、一直开引起燃烧的危害 。

11、该产品不可作为；て魇褂，使用时线路必需串联；て 。

12、太阳成集团tyc7111cc仅做阻性电寿命验证和质量包管，产品用于有感性负载或容性负载的情形时，建议回路并联浪涌；ぷ爸 。

13、一连事情后，断开后连忙重启，会因产品处于发热状态而影响吸合电压，吸合电压会升高属合理征象 。

14、严禁带电接线 。
